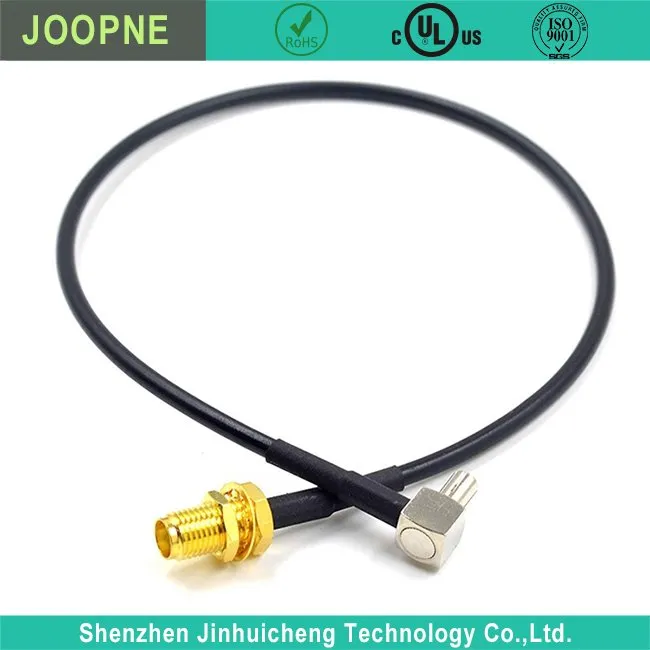

RF-koaksiaalikaapeli

RF (Radio Frequency) koaksiaalikaapelit ovat kaapelityyppi, joka on erityisesti suunniteltu korkeataajuisten sähköisten signaalien siirtoon, ja niitä käytetään yleisesti erilaisissa sovelluksissa, joihin kuuluu radioviestintä, televiestintä, televisio ja verkko.

Rakenne:

Sisäjohdin: Keskellä kulkeva kiinteä tai kierretty johto, joka on tyypillisesti valmistettu kuparista tai alumiinista ja joka kuljettaa sähköistä signaalia.

Dielektrinen eristys: Sisäjohdinta ympäröi eristävä materiaali (kuten vaahto tai polyeteeni), joka säilyttää johtimen sijainnin ja sähköiset ominaisuudet.

Ulompi johdin/suojaus: Metallikerros (yleensä punotusta tai kalvosuojasta valmistettu), joka ympäröi eristettä ja tarjoaa suojan sähkömagneettisilta häiriöiltä (EMI) ja ylläpitää signaalin eheyttä.

Ulkovaippa: Ulkoinen suojakerros, joka on valmistettu materiaaleista, kuten PVC:stä, PE:stä tai muista materiaaleista, jotka suojaavat kaapelia fyysisiltä vaurioilta ja ympäristötekijöiltä.

Impedanssi:

RF-koaksiaalikaapeleilla on tyypillisesti tietty ominaisimpedanssi (yleensä 50 tai 75 ohmia). Kaapelin impedanssin sovittaminen laitteisiin, joihin se liitetään, on ratkaisevan tärkeää signaalin eheyden kannalta.

Tyypit ja standardit:

On olemassa erilaisia ​​RF-koaksiaalikaapeleita, mukaan lukien RG6, RG58, RG59, RG174, RG213, LMR jne. Jokainen tyyppi vaihtelee impedanssin, koon ja käytön suhteen, ja ne soveltuvat erilaisiin sovelluksiin ja taajuuksiin.

Erilaisia ​​standardeja voidaan soveltaa erityisestä käyttötapauksesta tai alan vaatimuksista riippuen.

Liittimet:

RF-koaksiaalikaapeleiden molemmissa päissä on liittimet laitteiden kanssa. Yleisiä liitintyyppejä ovat BNC, SMA, N-type, TNC, F-type ja muut, jotka valitaan liitettävän sovelluksen ja laitteen perusteella.

Taajuusalue:

RF-koaksiaalikaapelit on suunniteltu lähettämään signaaleja tietyillä taajuusalueilla, jotka voivat vaihdella kaapelin tyypin ja sovelluksen mukaan. Niitä käytetään yleisesti taajuuksilla, jotka vaihtelevat useista megahertseistä (MHz) gigahertseihin (GHz).

Sovellukset:

Käytetään laajasti televiestinnässä, satelliittiviestinnässä, kaapelitelevisiossa, Wi-Fi-järjestelmissä, radiojärjestelmissä, tutkassa, instrumenteissa ja muissa korkeataajuisissa signaalinsiirtosovelluksissa.

Häviö ja vaimennus:

RF-koaksiaalikaapeleilla on luontainen signaalihäviö (vaimennus) etäisyyden yli. Kaapelin laatu, pituus ja taajuus vaikuttavat signaalihäviön asteeseen.

Sopivan RF-koaksiaalikaapelin valinnassa on otettava huomioon sellaiset tekijät kuin haluttu taajuusalue, impedanssivaatimukset, ympäristöolosuhteet ja yhteensopivuus laitteiden kanssa. Kaapelin teknisten tietojen ja sovelluksen vaatimusten ymmärtäminen on ratkaisevan tärkeää luotettavan signaalinsiirron varmistamiseksi ja häiriöiden minimoimiseksi. Näitä kaapeleita on saatavana elektroniikkatoimittajilta, erikoisliikkeiltä ja jakelijoilta, jotka ovat erikoistuneet RF-komponentteihin ja -laitteisiin.

Kaapelia on saatavana useita eri kokoja, jotta saat tarvitsemasi pituuden. Kaapeleita on saatavana eripituisina, kuten {{0}},3 m, 0,9 m, 1,8 m, 3 m, 3,6 m, 4,6 m ja 7,6 m tai muut pyynnöstäsi.
